Alat ukur listrik analog dan Digital. Alat ukur listrik analog merupakan alat ukur generasi awal dan sampai saat ini masih model pembelajaran. Bagiannya banyak komponen listrik dan mekanik yang saling berhubungan. Bagian listrik yang penting adalah, magnet permanen, tahanan meter, dan kumparan putar. Bagian mekanik meliputi jarum penunjuk, skala dan sekrup pengatur jarum penunjuk (Gambar 5).

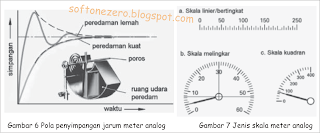

Jenis Alat Ukur Analog
Beberapa jenis alat ukur analog yang terkenal, yaitu:
1. Multimeter Analog
Multimeter salah satu meter analog yang banyak dipakai untuk pekerjaan kelistrikan dan bidang elektronika. Jenis Multimeter ini memiliki tiga fungsi pengukuran, yaitu:
2. Alat Ukur Analog Kumparan Putar
Alat Ukur Digital
Alat ukur digital saat sekarang banyak dipakai dengan berbagai kelebihannya, murah, mudah dioperaikan, dan praktis. Multimeter digital mampu menampilkan beberapa pengukuran untuk arus miliamper, temperatur °C, tegangan milivolt, resistansi ohm, frekuensi Hz, daya listrik mW sampai kapasitansi nF.
Pada dasarnya data /informasi yang akan diukur bersifat analog. Blok diagram alat ukur digital terdiri komponen sensor, penguat sinyal analog, analog to digital converter, mikroprosesor, alat cetak, dan display digital. Sensor mengubah besaran listrik dan non elektrik menjadi tegangan, karena tegangan masih dalam orde mV perlu diperkuat oleh penguat input.
Sinyal input analog yang sudah diperkuat, dari sinyal analog diubah menjadi sinyal digital dengan (ADC) analog to digital akan diolah oleh perangkat PC atau mikroprosessor dengan program tertentu dan hasil pengolahan disimpan dalam sistem memori digital. Informasi digital ditampilkan dalam display atau dihubungkan dicetak dengan mesin cetak. Display digital akan menampilkan angka diskrit dari 0 sampai angka 9 ada tiga jenis, yaitu 7-segmen, 14-segmen dan dot matrik 5 x 7. Sinyal digital terdiri atas 0 dan 1, ketika sinyal 0 tidak bertegangan atau OFF, ketika sinyal 1 bertegangan atau ON. Sebuah multimeter digital, terdiri dari tiga jenis alat ukur sekaligus, yaitu mengukur tegangan, arus, dan tahanan. Mampu untuk mengukur besaran listrik DC maupun AC.
Sakelar pemilih mode digunakan untuk pemilihan jenis pengukuran, mencakup tegangan AC/DC, pengukuran arus AC/DC, pengukuran tahanan, pengukuran diode, dan pengukuran kapasitor. Terminal kabel untuk tegangan dengan arus berbeda. Terminal untuk pengukuran arus kecil 300 mA dengan arus sampai 10 A.
Demikian ulasan singkat Alat ukur listrik analog dan Digital. Semoga bermanfaat!
